برد رله دوربین مداربسته چیست؟ نکات کلیدی نصب، کاربرد و عملکرد
برد رله دوربین مداربسته یکی از مهم‌ترین اجزای کنترل و مدیریت برق در سیستم‌های نظارتی است. این قطعه امکان روشن و خاموش کردن خودکار یا از راه دور دوربین‌ها را فراهم می‌کند.
اگر می‌خواهید بدانید «برد رله چیست؟ چه کاربردی دارد؟ و آیا استفاده از آن ضروری است؟» این مقاله دقیقاً برای شما نوشته شده است.
در این راهنما، به زبان ساده و کاملاً کاربردی، همه چیز درباره برد رله را بررسی می‌کنیم. اگر تکنسین نصب، فروشنده تجهیزات نظارتی یا کاربر خانگی هستید که به دنبال افزایش ایمنی و کنترل حرفه‌ای‌تر سیستم دوربین خود می‌گردید، تا انتهای مقاله با ما همراه باشید.
برد رله دوربین مداربسته چیست؟
برد رله دوربین مداربسته یک ماژول الکترونیکی کوچک اما بسیار حیاتی است که برای کنترل قطع و وصل جریان برق دوربین‌ها یا سایر اجزای سیستم نظارتی استفاده می‌شود. این برد به کمک یک یا چند عدد رله، سیگنال‌های الکتریکی را دریافت کرده و به فرمان‌های عملیاتی مانند روشن یا خاموش کردن دستگاه‌ها تبدیل می‌کند.
به زبان ساده، برد رله همان کلید هوشمندی است که به دستگاه DVR یا NVR شما کمک می‌کند برق تجهیزات را به‌صورت اتوماتیک یا دستی کنترل کند.
در سیستم‌های مداربسته حرفه‌ای، استفاده از ماژول‌های رله‌دار مانند مدل‌های موجود در دسته بردهای جانبی سایت کمتکنو می‌تواند باعث صرفه‌جویی در مصرف انرژی، جلوگیری از سوختگی تجهیزات و افزایش امنیت شود.
اجزای اصلی یک برد رله
- رله (Relay): قطعه‌ای کلیدی که وظیفه قطع و وصل جریان را برعهده دارد.
- ترمینال ورودی: محل اتصال سیم‌های سیگنال یا فرمان از سمت دستگاه DVR یا ماژول کنترل.
- ترمینال خروجی: خروجی جریان برق به تجهیزات (مثلاً دوربین یا آژیر).
- دیود محافظ: برای جلوگیری از برگشت جریان یا آسیب به مدار.
- نشانگر LED: جهت نمایش وضعیت فعال یا غیرفعال بودن رله.
اغلب این بردها در مدل‌های مختلف مانند رله تک کاناله، دو کاناله یا چهار کاناله تولید می‌شوند که با ولتاژهایی مثل ۵ ولت، ۱۲ ولت یا ۲۴ ولت کار می‌کنند. به همین دلیل انتخاب برد مناسب برای سیستم شما نیازمند دقت و آگاهی است.
در تصویر زیر می‌توانید یک نمونه ماژول رله ۱۲ ولت دو کاناله را مشاهده کنید:
برد رله دو کاناله با ولتاژ ۱۲ ولت، کاربردی در سیستم‌های نظارتی
برای آشنایی دقیق‌تر با نحوه عملکرد این ماژول‌ها، پیشنهاد می‌کنیم مقاله مرجع Circuit Digest درباره نحوه عملکرد رله را نیز مطالعه کنید.
نحوه عملکرد برد رله در سیستم دوربین مداربسته
اگر برایتان سؤال است که «چگونه برد رله کار می‌کند و چه نقشی در سیستم دوربین مداربسته دارد؟» این بخش به زبان ساده همه چیز را توضیح می‌دهد.
برد رله، به‌عنوان یک واسط هوشمند، میان دستگاه DVR/NVR و تجهیزات جانبی (مثل دوربین، آژیر، چراغ و…) قرار می‌گیرد. با دریافت یک فرمان الکتریکی، جریان برق مورد نیاز را عبور داده یا قطع می‌کند.
مراحل عملکرد برد رله:
- اتصال فرمان: دستگاه DVR یا NVR از طریق پورت خروجی Alarm Out، یک ولتاژ فرمان (مثلاً ۱۲ ولت) به برد رله ارسال می‌کند.
- فعال شدن رله: رله با دریافت این ولتاژ، فعال شده و مسیر جریان را باز می‌کند.
- انتقال جریان: برق از طریق ترمینال خروجی به دوربین یا تجهیز موردنظر منتقل می‌شود.
- قطع خودکار: با پایان فرمان، رله غیرفعال شده و جریان قطع می‌شود.
این فرایند ساده به شما اجازه می‌دهد بدون دخالت مستقیم، از طریق نرم‌افزار یا زمان‌بندی، تجهیزات متصل به سیستم مداربسته را کنترل کنید.

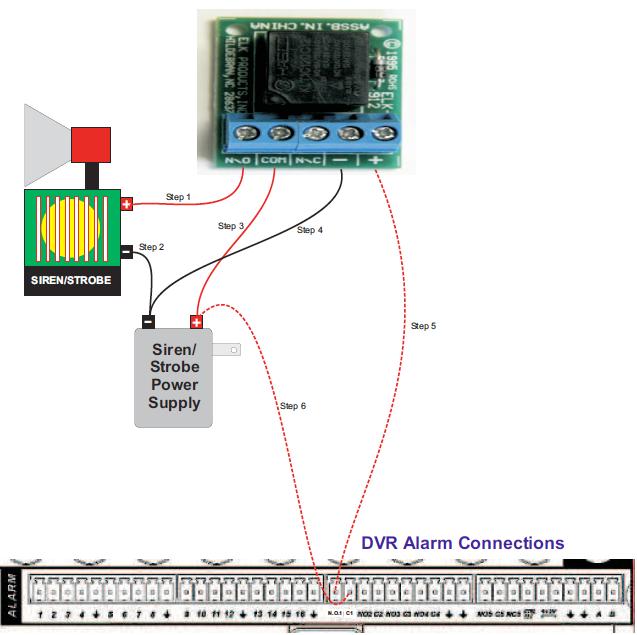

نمودار ساده اتصال برد رله در سیستم دوربین مداربسته
نحوه سیم‌کشی و اتصال برد رله به منبع تغذیه، آژیر و دستگاه DVR
برای مشاهده مثال‌های پیشرفته‌تر و فنی‌تر از نحوه عملکرد رله در مدارات الکترونیکی، می‌توانید مقاله کامل Electronics Tutorials درباره رله‌ها را بررسی کنید.
انواع برد رله دوربین مداربسته
بردهای رله در مدل‌های متنوعی تولید می‌شوند که از نظر تعداد کانال، ولتاژ کاری و نوع کاربرد تفاوت دارند. آشنایی با انواع آن‌ها به شما کمک می‌کند تا مدل مناسب برای سیستم نظارتی خود را به‌درستی انتخاب کنید.
۱. برد رله تک کاناله
مدلی ساده برای کنترل یک تجهیز (مثلاً یک دوربین یا آژیر). مناسب برای پروژه‌های کوچک یا مصارف خانگی.
۲. برد رله دو کاناله
قابل استفاده برای کنترل هم‌زمان دو خروجی مثل دوربین و چراغ. انتخابی اقتصادی و پرکاربرد در سیستم‌های کوچک تا متوسط.
۳. برد رله چند کاناله (۴ کاناله یا بیشتر)
برای پروژه‌های گسترده، مراکز صنعتی یا اتوماسیون‌های حرفه‌ای. قابلیت مدیریت چندین خروجی هم‌زمان با یک کنترل مرکزی.
۴. برد رله وایرلس
مدل‌هایی که با سیگنال بی‌سیم کار می‌کنند و نیازی به سیم‌کشی ندارند. مناسب برای پروژه‌های خاص یا محیط‌های پیچیده.
۵. برد رله صنعتی
برای استفاده در محیط‌های سخت، با بدنه مقاوم و ولتاژ بالا. ایده‌آل برای کارگاه‌ها، کارخانه‌ها و پروژه‌های حرفه‌ای.
| مدل برد | تعداد کانال | ولتاژ کاری | کاربرد رایج |
|---|---|---|---|
| برد رله تک کاناله | ۱ | ۵V / ۱۲V | کنترل دوربین تکی |
| برد رله دو کاناله | ۲ | ۱۲V | کنترل دوربین + آژیر |
| برد رله چهار کاناله | ۴ | ۱۲V / ۲۴V | کنترل چند تجهیز به‌صورت هم‌زمان |
| برد رله وایرلس | ۱ تا ۴ | ۵V / ۱۲V | پروژه‌های بدون سیم‌کشی |
| برد رله صنعتی | ۱ تا ۸ | ۱۲V / ۲۴V / AC | کارخانه‌ها و مراکز صنعتی |
برای مشاهده بردهای رله متنوع با ولتاژ ۱۲ ولت و کیفیت تضمین‌شده، از دسته‌بندی بردهای جانبی در فروشگاه کمتکنو دیدن کنید.
کاربردهای برد رله در سیستم‌های نظارتی
برد رله فقط یک قطعه ساده برای کنترل برق نیست؛ بلکه یک ابزار هوشمند برای افزایش امنیت و مدیریت تجهیزات سیستم‌های نظارتی است. در ادامه، با مهم‌ترین کاربردهای برد رله در دوربین مداربسته تحت شبکه آشنا می‌شوید.
کنترل روشنایی اتوماتیک
در بسیاری از پروژه‌ها، برد رله برای روشن و خاموش کردن چراغ‌های محیط هنگام فعال شدن دوربین یا حسگر حرکت استفاده می‌شود. این عملکرد هوشمند می‌تواند به صرفه‌جویی در مصرف برق کمک کند.
کنترل آژیر و هشدار صوتی
یکی از کاربردهای مهم رله، فعال‌سازی آژیر هنگام تشخیص حرکت یا هشدارهای امنیتی است. با اتصال مستقیم آژیر به رله، می‌توان آن را از طریق خروجی Alarm دستگاه DVR/NVR کنترل کرد.
کنترل فن یا تهویه
در برخی سیستم‌ها که در فضای بسته یا گرم نصب شده‌اند، رله می‌تواند برای روشن کردن فن یا سیستم تهویه هنگام افزایش دما مورد استفاده قرار گیرد. این روش از آسیب رسیدن به دوربین‌ها یا رک تجهیزات جلوگیری می‌کند.
کنترل برق دوربین با رله
گاهی نیاز است که برق دوربین‌ها در شرایط خاص (مثلاً در ساعات مشخص یا هنگام قطعی اینترنت) قطع شود. با استفاده از برد رله ۱۲ ولت دو کاناله می‌توان این کار را به‌صورت برنامه‌ریزی‌شده یا دستی انجام داد.
اتصال به سیستم‌های UPS و باتری پشتیبان
در مواقعی که از UPS یا باتری بکاپ استفاده می‌شود، برد رله می‌تواند بین برق شهر و برق اضطراری سوییچ کند تا دوربین‌ها بدون قطعی به کار ادامه دهند.

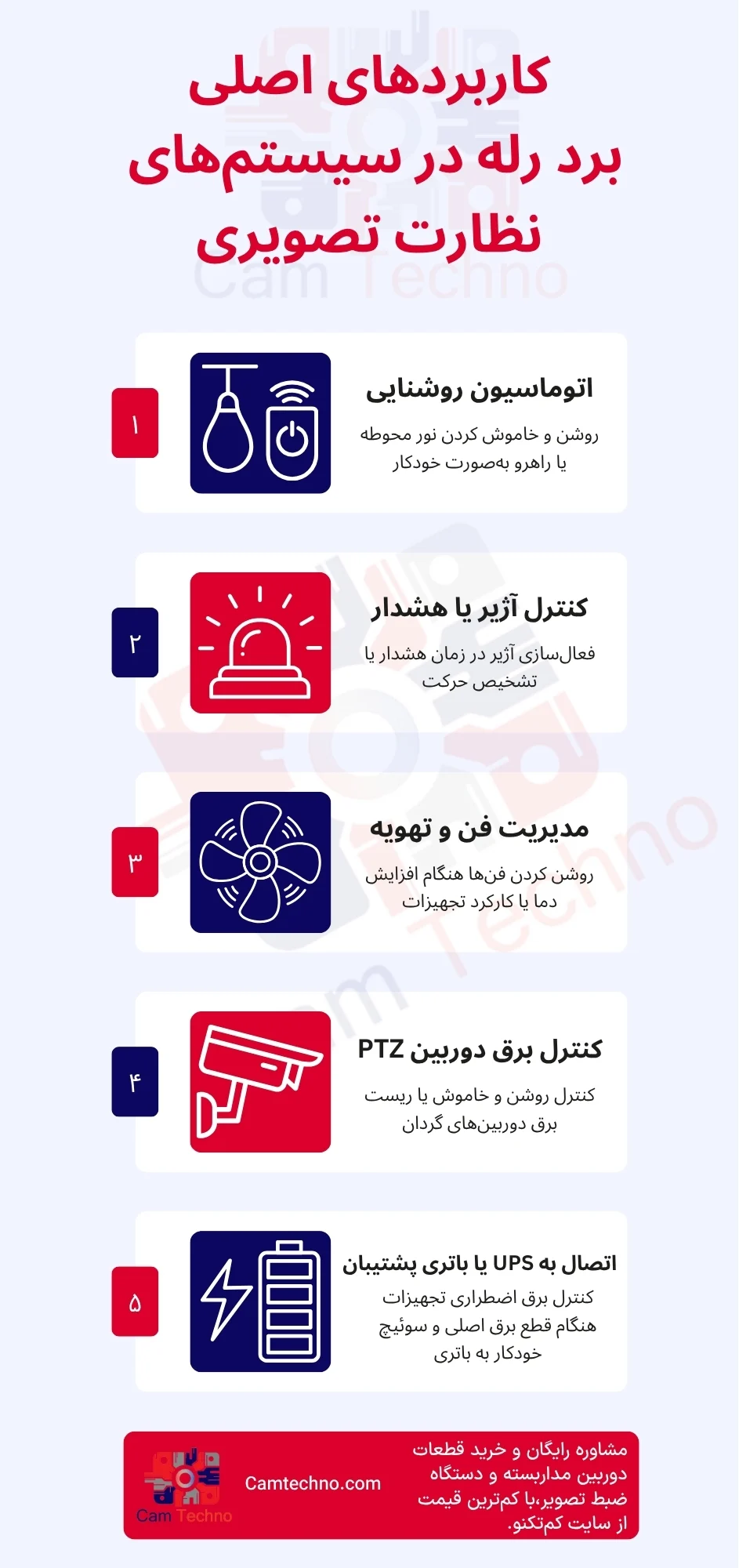

نمایش کاربردهای اصلی برد رله در سیستم‌های نظارت تصویری مانند کنترل آژیر، فن تهویه، روشنایی، UPS و دوربین‌های گردان PTZ
نکات مهم در انتخاب و نصب برد رله
برای انتخاب یک برد رله مناسب سیستم دوربین مداربسته، باید به چند عامل کلیدی توجه کنید. در این بخش، راهنمای انتخاب برد رله را به‌همراه نکات نصب و خطاهای رایج بررسی می‌کنیم.
🔌 بررسی مشخصات فنی قبل از خرید
پیش از خرید برد رله، حتماً این موارد را چک کنید:
- ولتاژ کاری: بیشتر بردها با ۵ ولت، ۱۲ ولت یا ۲۴ ولت کار می‌کنند. برد باید با منبع تغذیه شما سازگار باشد.
- جریان قابل‌تحمل: بررسی کنید که رله چه میزان جریان را می‌تواند عبور دهد (مثلاً ۱۰ آمپر یا بیشتر).
- تعداد کانال: بسته به نیاز خود، برد تک کاناله، دو یا چند کاناله انتخاب کنید.
- نوع اتصال: ترمینال پیچی یا سوکت آماده؟ بستگی به راحتی نصب در پروژه شما دارد.
- سازگاری با DVR/NVR: مطمئن شوید برد رله انتخابی قابلیت اتصال به خروجی آلارم دستگاه شما را دارد.
✅ چک‌لیست انتخاب برد رله مناسب
- ✔ تطابق ولتاژ رله با منبع تغذیه پروژه
- ✔ انتخاب جریان خروجی متناسب با تجهیز متصل (مثلاً آژیر یا فن)
- ✔ انتخاب مدل با نشانگر LED برای بررسی وضعیت
- ✔ ترجیحاً انتخاب مدل دارای دیود محافظ داخلی
- ✔ انتخاب از برندهای معتبر موجود در دسته بردهای جانبی کمتکنو
🚫 اشتباهات رایج هنگام نصب برد رله
- ❌ اتصال ولتاژ اشتباه (مثلاً اتصال ۲۴ ولت به برد ۵ ولت)
- ❌ اتصال بار الکتریکی بیشتر از ظرفیت رله (مثلاً اتصال فن صنعتی به رله ۵ آمپر)
- ❌ عدم استفاده از دیود محافظ، که ممکن است باعث برگشت جریان و سوختن رله شود
- ❌ نصب بدون پیچ‌کردن صحیح ترمینال‌ها که منجر به قطعی یا اتصالی می‌شود
- ❌ قرارگیری در محل مرطوب یا بدون تهویه که باعث اکسید شدن پایه‌ها می‌شود
اگر نیاز به اطلاعات دقیق‌تر درباره نصب و راه‌اندازی دارید، به‌زودی مقاله راهنمای نصب برد رله در مجله کمتکنو منتشر خواهد شد.
مشکلات رایج و راه‌حل‌های برد رله دوربین مداربسته
در زمان استفاده از برد رله، ممکن است با مشکلاتی مواجه شوید که عملکرد سیستم نظارتی را مختل کند. در این بخش، به‌صورت پرسش‌وپاسخ به دلایل رایج خراب شدن یا کار نکردن برد رله و راه‌حل‌های آن می‌پردازیم.
❓ چرا برد رله کار نمی‌کند؟
رایج‌ترین دلیل، تغذیه اشتباه یا نبود ولتاژ کافی در ورودی برد است. ابتدا مطمئن شوید منبع تغذیه سالم است و ولتاژ مناسب به برد می‌رسد.
❓ برد رله برق را عبور نمی‌دهد، مشکل چیست؟
احتمالاً رله داخلی سوخته یا مسیر لحیم‌کاری قطع شده است. در صورت شنیده نشدن صدای «کلیک»، به‌احتمال زیاد رله نیاز به تعویض دارد.
❓ نویز در تصویر یا عملکرد دوربین پس از نصب برد رله مشاهده می‌شود، دلیل چیست؟
استفاده از کابل نامناسب یا نداشتن دیود محافظ می‌تواند باعث برگشت جریان و ایجاد نویز شود. پیشنهاد می‌شود از بردهای دارای دیود داخلی استفاده کنید.
❓ چگونه از سوختن برد رله جلوگیری کنیم؟
برد باید در محیط خشک، دور از رطوبت و گردوغبار نصب شود. همچنین، بار الکتریکی متصل نباید از ظرفیت خروجی رله بیشتر باشد.
اگر با هرکدام از این موارد مواجه شدید، بهتر است برد را با یک مدل استاندارد و مطمئن جایگزین کنید. در فروشگاه کمتکنو مدل‌هایی با حفاظت داخلی و کیفیت بالا موجود است.

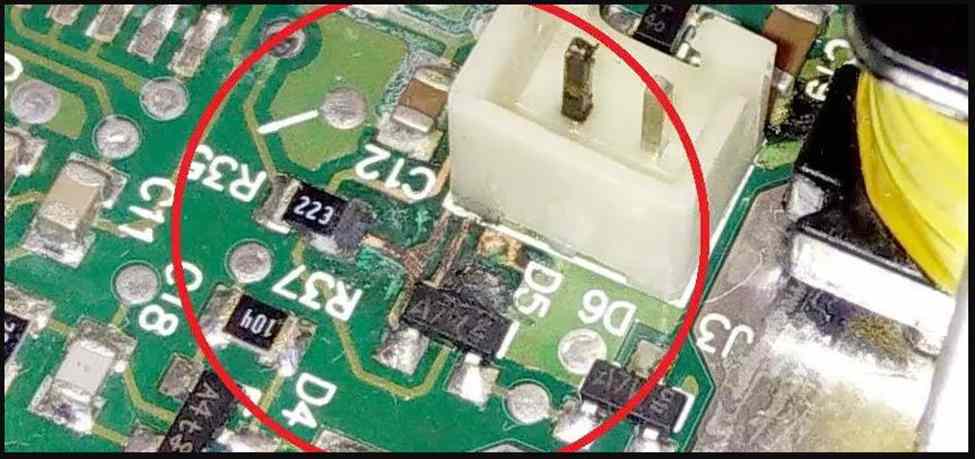

نمونه‌ای از آسیب‌دیدگی مدار برد رله که نیاز به تعویض دارد.
سؤالات متداول درباره برد رله دوربین مداربسته
آیا برد رله با تمام DVRها و NVRها سازگار است؟
معمولاً بله، اما باید ولتاژ خروجی آلارم دستگاه و نوع اتصال (ترمینال یا سوکت) با برد رله مطابقت داشته باشد.
چگونه بفهمیم برد رله سالم است یا خراب شده؟
اگر با ارسال ولتاژ فرمان، صدای «کلیک» شنیده نمی‌شود یا برق عبور نمی‌کند، احتمالاً رله آسیب دیده یا سوخته است.
آیا می‌توان چند تجهیز را به یک برد رله متصل کرد؟
در صورتی که برد چند کاناله باشد و جریان خروجی هر کانال جداگانه کنترل شود، بله. اما نباید مجموع بار از ظرفیت برد بیشتر شود.
آیا برد رله وایرلس بهتر از مدل سیم‌دار است؟
در پروژه‌هایی که سیم‌کشی دشوار است، مدل وایرلس انتخاب بهتری است. اما برای پایداری بیشتر، بردهای سیم‌دار همچنان محبوب‌ترند.
برد رله چند آمپر باید برای دوربین مداربسته استفاده شود؟
برای دوربین‌های معمولی، رله ۵ تا ۱۰ آمپر کافی است. اما اگر تجهیزاتی مانند فن یا چراغ متصل است، مدل قوی‌تری انتخاب شود.
جمع‌بندی نهایی و راهنمای خرید برد رله
همان‌طور که دیدیم، برد رله دوربین مداربسته نقش کلیدی در مدیریت هوشمند تجهیزات نظارتی دارد. با انتخاب صحیح این قطعه، می‌توانید کنترل بیشتری بر سیستم داشته باشید، مصرف برق را بهینه کنید و از آسیب‌های احتمالی به دوربین‌ها جلوگیری نمایید.
پیشنهاد می‌کنیم پیش از خرید، مشخصات فنی، ولتاژ کاری و تعداد کانال مورد نیاز را با دقت بررسی کنید تا انتخابی مطمئن و کاربردی داشته باشید.
اگر هنوز در انتخاب مدل مناسب برای پروژه‌تان تردید دارید یا به مشاوره تخصصی نیاز دارید، تیم فنی کمتکنو در کنار شماست.
