برد دوربین 2 مگاپیکسل AHD مدل V22

برد دوربین ۲ مگاپیکسل AHD مدل V22 با پشتیبانی کامل از صدا و تصویر

برد V22 یکی از ماژول‌های پرکاربرد در سیستم‌های نظارت تصویری است که با بهره‌گیری از سنسور BSI CMOS و ساختار ۴ در ۱، قابلیت ارسال هم‌زمان تصویر و صدا را از طریق کابل کواکسیال فراهم می‌کند. این برد با رزولوشن واقعی 1080P، مناسب دوربین‌های امنیتی اقتصادی و در عین حال باکیفیت است. برخلاف بسیاری از بردهای ۲ مگاپیکسلی که فقط خروجی تصویر دارند، V22 به میکروفن خارجی متصل شده و صدا را نیز به‌صورت ترکیبی از طریق همان کابل تصویر منتقل می‌کند.
طراحی فنی آن با مصرف انرژی پایین، ابعاد استاندارد و گستره دمایی وسیع، امکان استفاده در شرایط مختلف را ممکن می‌سازد. همچنین تنظیمات متنوع تصویری، از جمله کنترل روشنایی، رنگ، وضوح و DNR، به کاربر امکان می‌دهد تا تصویر را متناسب با محیط بهینه کند. این برد انتخابی مناسب برای تولیدکنندگان دوربین، نصابان حرفه‌ای، و طراحان پروژه‌های سفارشی‌سازی شده است.

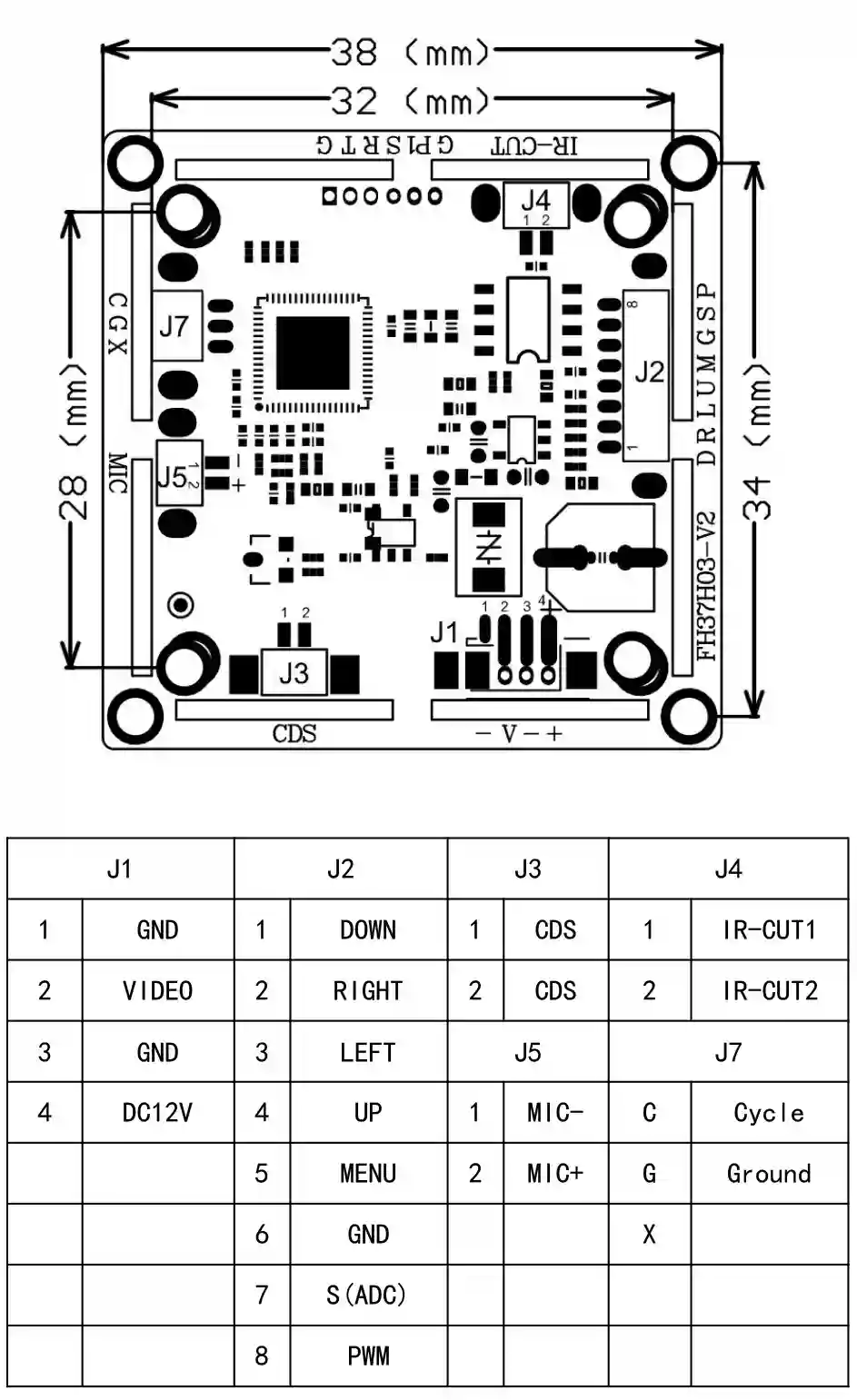

نقشه اتصالات برد V22 همراه با لیبل دقیق کانکتورها و ابعاد دقیق فیزیکی

مشخصات فنی کامل برد V22

برد دوربین V22 مناسب سیستم‌های نظارتی با صدا

مزایا و ویژگی‌های کلیدی محصول

ارسال هم‌زمان صدا و تصویر از طریق کابل کواکسیال

در بسیاری از پروژه‌ها، افزودن کابل صوتی مجزا هزینه‌بر و زمان‌بر است. برد V22 با بهره‌گیری از خروجی ترکیبی، امکان ارسال هم‌زمان صدا و تصویر را از طریق همان کابل تصویر فراهم می‌کند. این ویژگی باعث می‌شود نصب سریع‌تر انجام شده و هزینه تجهیزات جانبی کاهش یابد.

سازگاری با تمام دستگاه‌های ضبط

این برد از هر چهار فرمت خروجی رایج (AHD، TVI، CVI و CVBS) پشتیبانی می‌کند. در نتیجه می‌توان آن را به طیف وسیعی از DVRها متصل کرد بدون نیاز به تنظیمات پیچیده یا خرید دستگاه خاص. این قابلیت، انتخاب برد را برای نصاب‌ها و مصرف‌کنندگان بسیار ساده‌تر می‌کند.

تنظیمات تصویری متنوع برای بهینه‌سازی خروجی

از طریق منوی OSD، امکان تغییر تنظیمات مهمی مانند نوردهی (Exposure)، تراز سفیدی (White Balance)، رنگ، کنتراست، اشباع و DNR فراهم شده است. این ویژگی‌ها باعث می‌شود کیفیت تصویر در محیط‌های مختلف مانند فضای باز، محیط داخلی یا شرایط نوری ضعیف حفظ شود.

ابعاد استاندارد و نصب آسان

برد V22 با ابعاد متداول 32×32 و 38×38 میلی‌متر طراحی شده که با اغلب کیس‌های دام، بولت و صنعتی سازگار است. این مزیت به سازندگان این امکان را می‌دهد که بدون نیاز به سفارشی‌سازی پیچیده، از این برد در انواع کیس‌ها استفاده کنند.

مصرف پایین انرژی با پایداری بالا

با جریان مصرفی حدود 50 میلی‌آمپر و ولتاژ استاندارد 12 ولت، این برد عملکردی پایدار در دمای منفی ۲۰ تا مثبت ۶۰ درجه دارد. این موضوع آن را به گزینه‌ای مناسب برای محیط‌های صنعتی، کارگاه‌ها، مدارس و مراکز فروشگاهی تبدیل می‌کند.

پشتیبانی از D-WDR نرم‌افزاری

اگرچه این برد دارای WDR سخت‌افزاری نیست، اما از طریق منوی OSD قابلیت تنظیم دامنه دینامیکی به‌صورت دیجیتال را دارد. این گزینه در محیط‌هایی با تفاوت شدید نور و سایه، باعث بهبود تصویر و نمایش جزئیات بیشتر می‌شود.

کاربردهای پیشنهادی برد V22

• نصب در دوربین‌های بولت و دام اقتصادی با پشتیبانی صوت
• پروژه‌های نظارتی محیط داخلی مانند مدارس، دفاتر و فروشگاه‌ها
• سیستم‌های آموزشی برای ضبط تصویر و صدا در کلاس‌ها
• مکان‌هایی که نصب کابل مجزا برای صدا امکان‌پذیر نیست
• استفاده در پروژه‌های سفارشی‌سازی با بودجه محدود
• جایگزینی برد در دوربین‌های قدیمی با حفظ قابلیت صدا

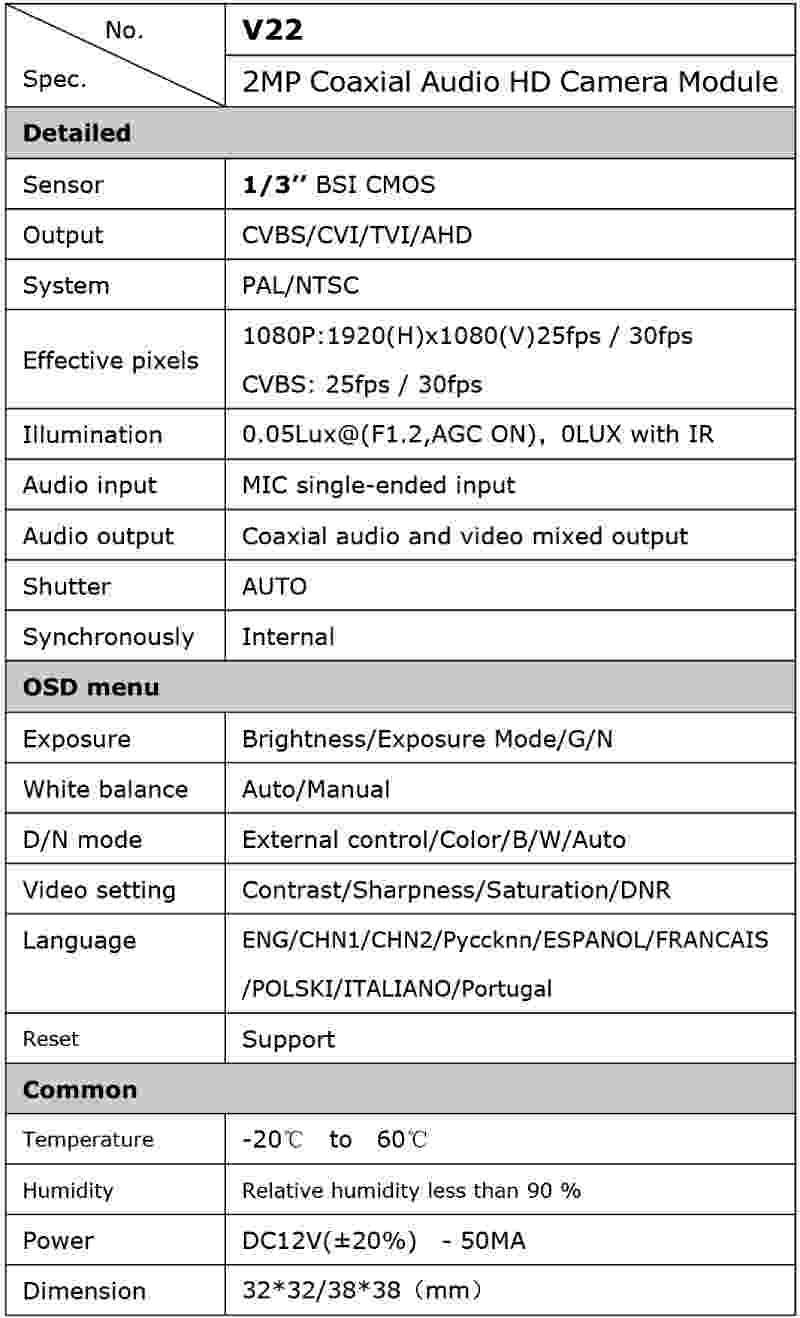

جدول رسمی مشخصات برد V22 شامل رزولوشن، فرمت خروجی، حساسیت نوری و منوی OSD

تفاوت با محصولات مشابه

• برخلاف بسیاری از بردهای 2MP که فقط تصویر را منتقل می‌کنند، V22 از صدا نیز پشتیبانی می‌کند.
• وجود OSD با تنظیمات حرفه‌ای در حالی که برخی مدل‌ها این قابلیت را ندارند.
• چهار فرمت خروجی به جای تنها AHD یا CVBS که انعطاف‌پذیری بیشتری در پروژه‌ها ایجاد می‌کند.

پرسش‌های متداول

برای بررسی سایر بردهای ۲ مگاپیکسل یا مشاهده مدل GC2053 با ویژگی‌های مشابه کلیک کنید.

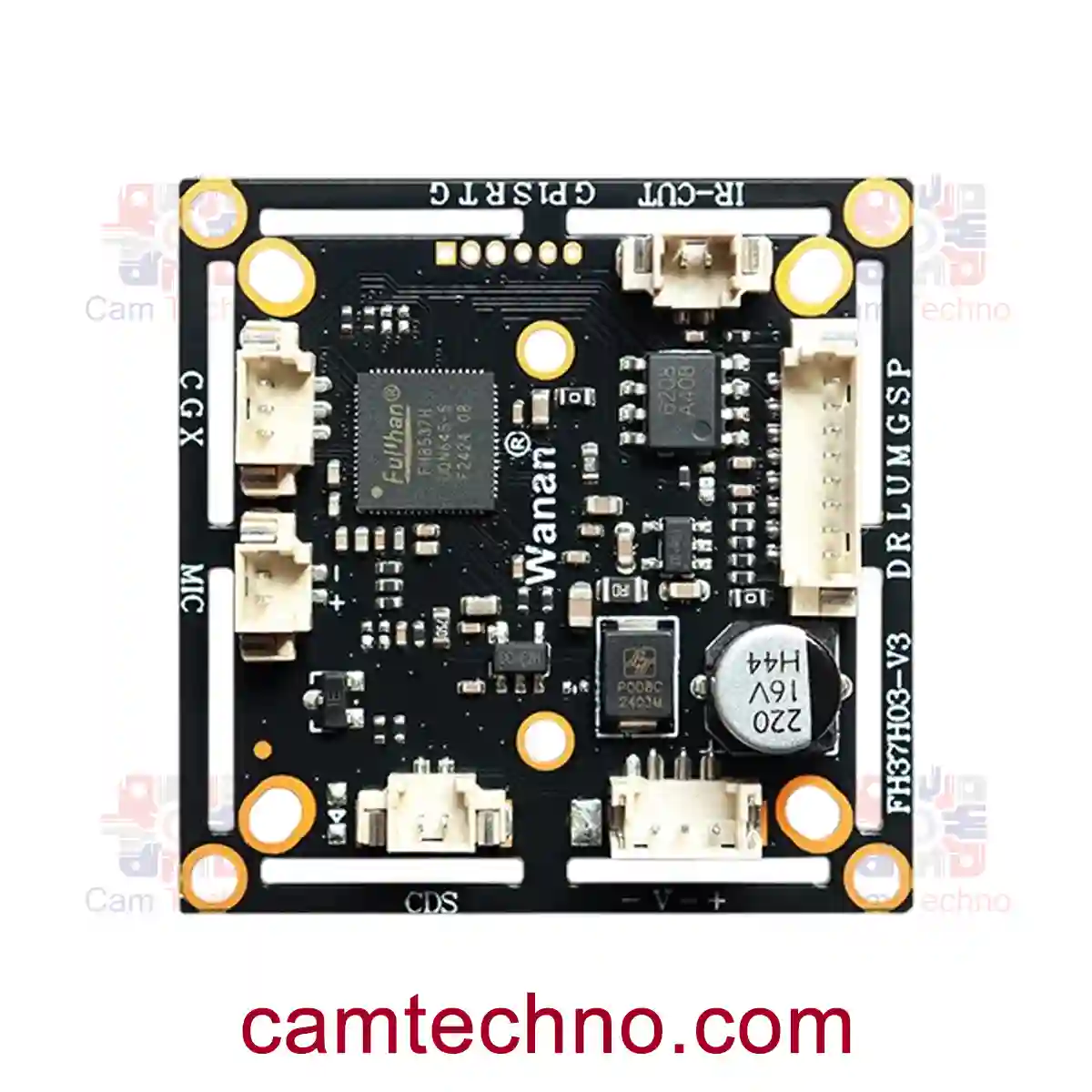

تصویر با کیفیت از برد V22 شامل کانکتور میکروفن، IR-CUT، و اجزای پردازشی

جمع‌بندی نهایی برای خرید برد V22

برد دوربین AHD مدل V22 یک انتخاب مطمئن برای پروژه‌هایی است که نیاز به تصویر باکیفیت و صدای هم‌زمان دارند. این ماژول با خروجی چندفرمتی، منوی تنظیمات حرفه‌ای، و ابعاد استاندارد، تمام انتظارات از یک برد ۲ مگاپیکسلی اقتصادی را برآورده می‌کند. اگر به‌دنبال راهکاری ساده، کارآمد و مقرون‌به‌صرفه برای نصب دوربین با پشتیبانی صوت هستید، V22 یکی از بهترین گزینه‌های موجود در بازار ایران است.
