برد دوربین 5 مگاپیکسل AHD مدل v50 فولهان شرکت HS
881,000 تومان
• مدل: V50
• نوع سنسور: BSI CMOS سایز 1/2.9 اینچ
• پردازنده: FH8538E
• سیستم خروجی: PAL / NTSC
• رزولوشنهای پشتیبانیشده:
• ۸ مگاپیکسل: 3480×2160 @ 12.5/15fps
• ۵ مگاپیکسل: 2560×1920 @ 20/12.5fps
• ۴ مگاپیکسل: 2560×1440 @ 15/25/30fps
• ۲ مگاپیکسل: 1920×1080 @ 25/30fps
• خروجی تصویر: AHD / TVI / CVI / CVBS (چهار در یک)
• حداقل روشنایی: 0.05Lux (F1.2, AGC ON) / 0Lux با IR
• ورودی میکروفن: خازنی – تک کاناله
• خروجی میکروفن: انتقال صدا و تصویر همزمان
• شاتر: خودکار
• منوی OSD: تنظیمات نور، رنگ، کنتراست، DWDR، زبان
• زبان منو: انگلیسی، چینی، روسی، اسپانیایی، فرانسوی، ایتالیایی، لهستانی و…
• تغذیه: DC 12V ± 20%، مصرف کمتر از 60mA
• دمای کاری: -20 تا +60 درجه سانتیگراد
• رطوبت مجاز: کمتر از 90٪ (بدون میعان)
• ابعاد برد: ۳۲×۳۲ / ۳۸×۳۸ میلیمتر (دو سایز قابل انتخاب)
معرفی برد دوربین 5MP AHD V50 فولهان با پردازنده FH8538E
برد دوربین 5 مگاپیکسل AHD مدل V50 فولهان HS یکی از بردهای کاربردی برای مونتاژ و تعمیر دوربینهای مداربسته AHD است. این برد با پردازنده Fullhan FH8538E طراحی شده و برای پروژههایی مناسب است که به تصویر ۵ مگاپیکسل، خروجی چندسیگنال و تنظیمات OSD نیاز دارند.
برد V50 HS از خروجیهای AHD، TVI، CVI و CVBS پشتیبانی میکند و به همین دلیل برای نصب روی سیستمهای مختلف DVR انعطافپذیری بالایی دارد. این ویژگی بهخصوص برای تعمیرکاران و مونتاژکارانی مهم است که با دستگاههای ضبط تصویر قدیمی و جدید کار میکنند.
این مدل با سنسور BSI CMOS، حساسیت نوری مناسب، پشتیبانی از IR و تنظیمات تصویری مانند DWDR و DNR، برای استفاده در دوربینهای دام، بولت و پروژههای نظارتی فروشگاهی، اداری و نیمهصنعتی گزینهای کاربردی محسوب میشود.
نقشه ابعاد، پورتها و محل اتصالات برد دوربین ۵MP AHD مدل V50 فولهان
مشخصات فنی برد دوربین 5MP AHD مدل V50
| مشخصه | توضیحات |
|---|---|
| مدل برد | V50 HS |
| نوع برد | برد دوربین AHD |
| پردازنده تصویر | Fullhan FH8538E |
| نوع سنسور | BSI CMOS با سایز 1/2.9 اینچ |
| رزولوشن اصلی محصول | ۵ مگاپیکسل |
| رزولوشنها و نرخ فریم قابل پشتیبانی |
|
| خروجی ویدئو | AHD / TVI / CVI / CVBS |
| حداقل روشنایی | 0.05Lux در F1.2 با AGC فعال، و 0Lux همراه با IR |
| تنظیمات تصویر | Exposure، Gain، Contrast، Color، DNR، DWDR و White Balance از طریق OSD |
| پشتیبانی از صدا | دارای ورودی صدا برای اتصال میکروفون، در صورت پشتیبانی DVR و سیمکشی صحیح |
| منبع تغذیه | DC 12V با تلرانس حدود ±20% |
| توان مصرفی | کمتر از 60mA در حالت عادی و تا حدود 80mA در شرایط استفاده از امکانات جانبی |
| ابعاد برد | ۳۲×۳۲ یا ۳۸×۳۸ میلیمتر، بسته به نسخه برد و نوع مونتاژ |
| دمای کاری | حدود ۲۰- تا ۶۰+ درجه سانتیگراد |
| کاربرد | مونتاژ و تعمیر دوربین مداربسته AHD دام، بولت و پروژههای نظارتی آنالوگ HD |
ویژگیهای مهم برد V50 فولهان FH8538E
تصویر ۵ مگاپیکسل برای جزئیات بیشتر
برد دوربین AHD مدل V50 با رزولوشن ۵ مگاپیکسل، تصویر واضحتری نسبت به بسیاری از بردهای ۲ و ۴ مگاپیکسلی ارائه میدهد. این وضوح برای محیطهایی مانند فروشگاه، ورودی ساختمان، پارکینگ، دفتر کار و نقاطی که تشخیص جزئیات اهمیت دارد، کاربردی است.
پردازنده Fullhan FH8538E
پردازنده FH8538E وظیفه پردازش تصویر، مدیریت خروجی ویدئو و اجرای تنظیمات OSD را بر عهده دارد. استفاده از این پردازنده باعث میشود برد V50 در پروژههای AHD عملکرد پایدار و قابل قبولی داشته باشد.
پشتیبانی از خروجیهای AHD، TVI، CVI و CVBS
یکی از مزیتهای مهم برد V50، پشتیبانی از چند استاندارد خروجی تصویر است. این قابلیت کمک میکند برد با طیف گستردهای از DVRها و سیستمهای آنالوگ HD سازگار باشد. در پروژههای ارتقا یا تعمیر دوربینهای قدیمی، این انعطافپذیری اهمیت زیادی دارد.
تنظیمات OSD برای کنترل بهتر تصویر
منوی OSD امکان تنظیم پارامترهایی مانند روشنایی، کنتراست، رنگ، نوردهی، کاهش نویز دیجیتال و محدوده دینامیکی دیجیتال را فراهم میکند. این تنظیمات برای هماهنگ کردن خروجی تصویر با شرایط نوری محیط و نوع پروژه بسیار مفید هستند.
عملکرد مناسب در نور کم همراه با IR
حساسیت نوری 0.05Lux در کنار امکان استفاده از IR باعث میشود برد دوربین 5MP AHD مدل V50 در محیطهای کمنور نیز خروجی قابل استفادهای ارائه دهد. البته کیفیت تصویر شب به نوع سنسور، برد دید در شب، لنز، تنظیم فوکوس و شرایط نصب نیز وابسته است.

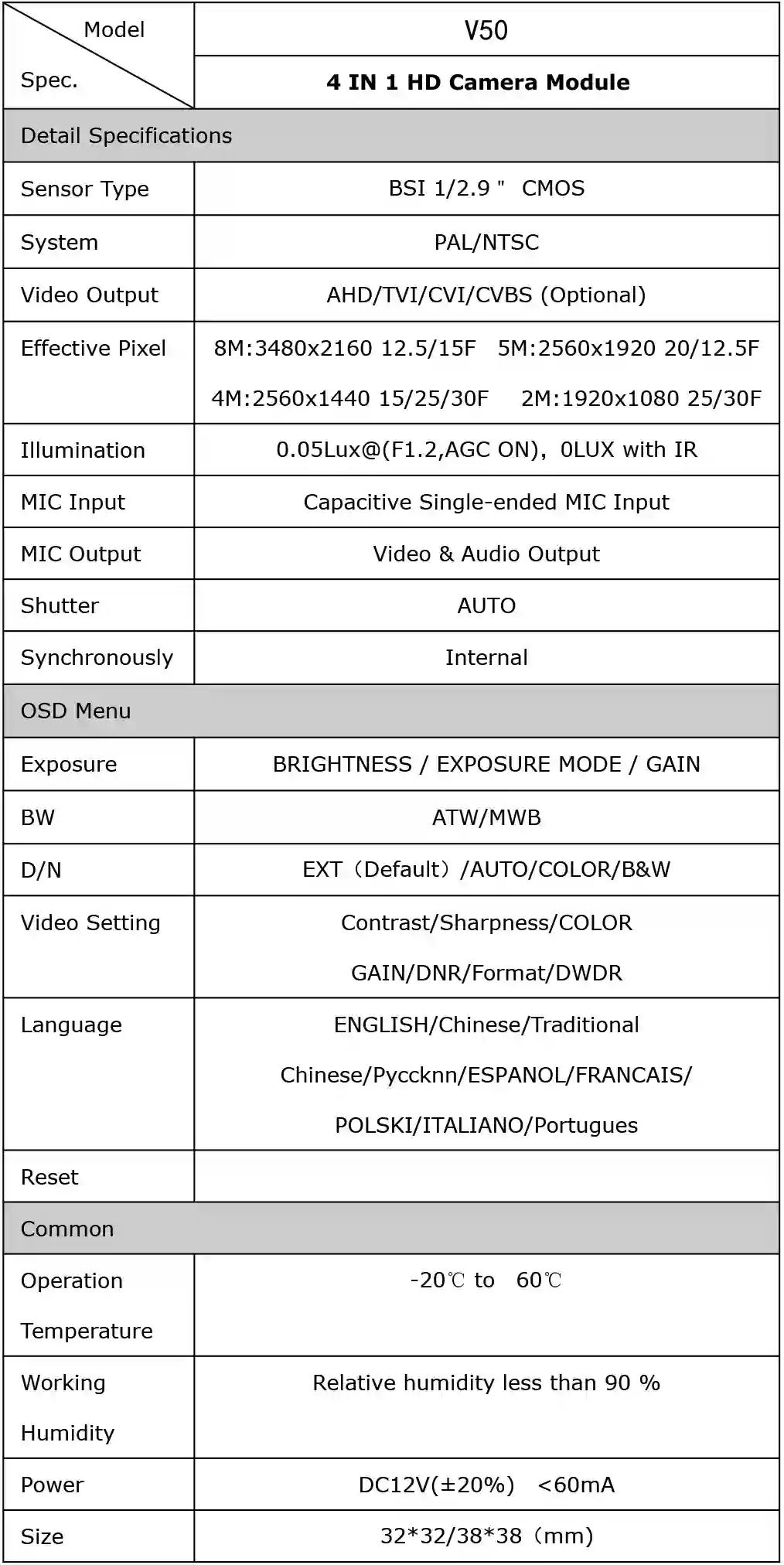

دیتاشیت و مشخصات فنی برد دوربین ۵MP AHD مدل V50 با پردازنده FH8538E
کاربردهای برد دوربین AHD مدل V50
برد V50 برای پروژههایی مناسب است که در آنها به کیفیت تصویر ۵ مگاپیکسل، خروجی چندسیگنال و امکان تنظیم تصویر از طریق OSD نیاز وجود دارد. این برد را میتوان در مونتاژ یا تعمیر دوربینهای AHD با کیس و لنز سازگار استفاده کرد.
- فروشگاهها و مراکز تجاری: مناسب برای نظارت بر ورودی، صندوق، قفسهها و مسیرهای تردد.
- ساختمانهای اداری و مسکونی: قابل استفاده برای دوربینهای دام یا بولت در ورودی، راهرو و پارکینگ.
- کارگاهها و محیطهای نیمهصنعتی: مناسب برای پروژههایی که به تصویر پایدار و خروجی AHD نیاز دارند.
- تعمیر دوربینهای AHD: گزینهای کاربردی برای جایگزینی بردهای معیوب در دوربینهای سازگار.
- ارتقای سیستمهای قدیمی: به دلیل پشتیبانی از چند خروجی تصویر، برای هماهنگی با DVRهای مختلف مناسب است.
نکات مهم نصب و سیمکشی
برای نصب برد دوربین 5 مگاپیکسل AHD مدل V50، بررسی نقشه اتصالات و نوع کانکتورها ضروری است. اتصال اشتباه تغذیه، ویدئو، میکروفون، IR-CUT یا پینهای کنترلی میتواند باعث اختلال در عملکرد برد شود.
- از منبع تغذیه DC 12V استاندارد و پایدار استفاده شود.
- قبل از نصب، سازگاری برد با کیس، لنز، کابل، IR-CUT و برد دید در شب بررسی شود.
- اتصال پینهای IR-CUT، MIC، CDS، خروجی ویدئو و تغذیه طبق نقشه فنی انجام شود.
- نوع خروجی تصویر بر اساس DVR پروژه تنظیم شود.
- پس از نصب، تنظیمات OSD مانند Brightness، Contrast، DWDR، DNR و White Balance بررسی شود.
- در کیسهای کوچک، ابعاد برد و محل قرارگیری کانکتورها قبل از مونتاژ نهایی کنترل شود.
تفاوت برد V50 با بردهای AHD مشابه
برد دوربین AHD مدل V50 نسبت به بردهای سادهتر یا قدیمیتر، امکانات کاملتری برای پروژههای نظارتی ارائه میدهد. البته انتخاب نهایی باید بر اساس نوع DVR، رزولوشن مورد نیاز، نوع کیس، لنز، برد دید در شب و بودجه پروژه انجام شود.
- در مقایسه با بردهای ۲ مگاپیکسل: برد V50 تصویر پرجزئیاتتری ارائه میدهد و برای محیطهایی که وضوح بالاتر اهمیت دارد، انتخاب بهتری است.
- در مقایسه با مدلهای ۴ مگاپیکسل: رزولوشن ۵ مگاپیکسل میتواند جزئیات بیشتری در خروجی تصویر ایجاد کند، البته به شرط سازگاری DVR و لنز.
- در مقایسه با بردهای تکسیگنال: پشتیبانی از AHD، TVI، CVI و CVBS باعث انعطاف بیشتر در نصب و تعمیر میشود.
- در مقایسه با بردهای بدون OSD کامل: امکان تنظیم نوردهی، رنگ، کنتراست، DWDR و DNR کنترل بیشتری روی تصویر میدهد.
- در مقایسه با مدلهای مشابه مانند V51: باید مشخصات فنی، نوع سنسور، ابعاد برد، خروجیها و سازگاری با کیس و لنز قبل از انتخاب نهایی بررسی شود.
نمای پشت برد دوربین ۵MP AHD مدل V50 HS با پورتهای تغذیه، میکروفون و کنترل
پرسشهای متداول درباره برد دوربین 5 مگاپیکسل AHD مدل V50
برد V50 با چه DVRهایی سازگار است؟
برد V50 با DVRهایی سازگار است که از استانداردهای AHD، TVI، CVI یا CVBS و رزولوشن ۵ مگاپیکسل یا کمتر پشتیبانی میکنند. قبل از خرید، بهتر است مشخصات DVR و فرمت خروجی تصویر بررسی شود.
رزولوشن خروجی برد V50 چگونه تنظیم میشود؟
تنظیم حالت خروجی تصویر و برخی پارامترهای تصویری از طریق منوی OSD و کلیدهای کنترلی برد انجام میشود. بسته به DVR و نوع نصب، میتوان خروجی مناسب پروژه را انتخاب کرد.
آیا برد V50 برای محیطهای کمنور مناسب است؟
این برد با حداقل روشنایی 0.05Lux و امکان استفاده از IR میتواند در محیطهای کمنور خروجی قابل قبولی ارائه دهد. کیفیت نهایی تصویر در شب به لنز، سنسور، برد دید در شب، فوکوس و تنظیمات OSD نیز وابسته است.
آیا این برد از میکروفون پشتیبانی میکند؟
بله، برد V50 دارای ورودی صدا برای اتصال میکروفون است. برای استفاده صحیح، باید سیمکشی کانکتور صدا طبق نقشه برد انجام شود و DVR نیز از دریافت صدا پشتیبانی کند.
مصرف برق برد دوربین V50 چقدر است؟
مصرف برق این برد در حالت عادی کمتر از 60mA است و در شرایط استفاده از امکانات جانبی مانند IR-CUT و تنظیمات فعال میتواند تا حدود 80mA افزایش پیدا کند.
جمعبندی و راهنمای خرید برد V50 فولهان HS
برد دوربین 5 مگاپیکسل AHD مدل V50 فولهان HS برای پروژههایی مناسب است که به تصویر ۵ مگاپیکسل، خروجی چندسیگنال، تنظیمات OSD و امکان نصب روی دوربینهای AHD نیاز دارند. این برد با پردازنده FH8538E، خروجیهای AHD/TVI/CVI/CVBS، حساسیت نوری مناسب و مصرف پایین، انتخابی کاربردی برای مونتاژ و تعمیر دوربین مداربسته محسوب میشود.
اگر برای انتخاب برد AHD، بررسی سازگاری با کیس، لنز، DVR، برد دید در شب یا سیمکشی به راهنمایی نیاز دارید، میتوانید قبل از خرید با کمتکنو تماس بگیرید تا انتخاب دقیقتری برای پروژه خود داشته باشید.
| صدا | پشتیبانی میکند |
|---|---|
| استارلایت | ندارد |
| رزولوشن | 5 مگاپیکسل |
| شرکت سازنده | HS |
| نوع تکنولوژی برد | AHD |
| نرخ فریم بر ثانیه در حداکثر رزولوشن | 20fps |
| حداقل روشنایی | COLOR 0.05 LUX @F1.2 |
| نوع ضد نور | DWDR |
| شماره فنی پردازنده | FH8538E |
| قطر سنسور | 1/2.9 |
| پروتکل | AHD,TVI,CVI,CVBS |
