برد 2 مگاپیکسل AHD دوربین مداربسته مدل 5029 به همراه کابل
550,000 تومان
برد AHD دوربین مداربسته 2 مگاپیکسل مدل 5029 برای مونتاژ و تعمیر دوربینهای AHD طراحی شده و همراه با کابل اتصال BNC و DC عرضه میشود. این برد از تغذیه 12 ولت، رابط IR-CUT و اتصال مدار LED/CDS برای سیستم نور دوربین پشتیبانی میکند.
مدل: 5029
نوع برد: AHD Camera Board
رزولوشن: 2 مگاپیکسل
تغذیه: DC 12V
IR-CUT: دارای رابط اختصاصی
رابط نور: LED / CDS / G / 12V
نور کمکی: مناسب برای طراحی Warm Light
اقلام همراه: کابل BNC و DC برای ویدئو و تغذیه
مدل محصول: AHD 5029 2MP
معرفی برد AHD دوربین مداربسته 2 مگاپیکسل مدل 5029 همراه کابل
برد AHD دوربین مداربسته 2 مگاپیکسل مدل 5029 یک برد اصلی برای مونتاژ و تعمیر دوربینهای مداربسته AHD است که همراه با کابل اتصال ویدئو و تغذیه عرضه میشود. این برد از تغذیه DC 12V استفاده میکند و برای اتصال تجهیزات جانبی دوربین، رابطهای مجزایی برای IR-CUT، LED، CDS و مدار نور Warm Light در اختیار مونتاژکار قرار میدهد.
وجود کابل همراه با رابط BNC برای مسیر ویدئو و کانکتور DC برای تغذیه، استفاده از برد 5029 را در پروژههای مونتاژ و جایگزینی برد دوربین سادهتر میکند. روی رابطهای برد نیز خطوط تغذیه، زمین و ویدئو بهصورت مجزا مشخص شدهاند تا اتصال تجهیزات جانبی ساختار منظمتری داشته باشد.
برای مقایسه این محصول با مدلهای دیگر میتوانید مجموعه بردهای AHD دوربین مداربسته کمتکنو را بررسی کنید.

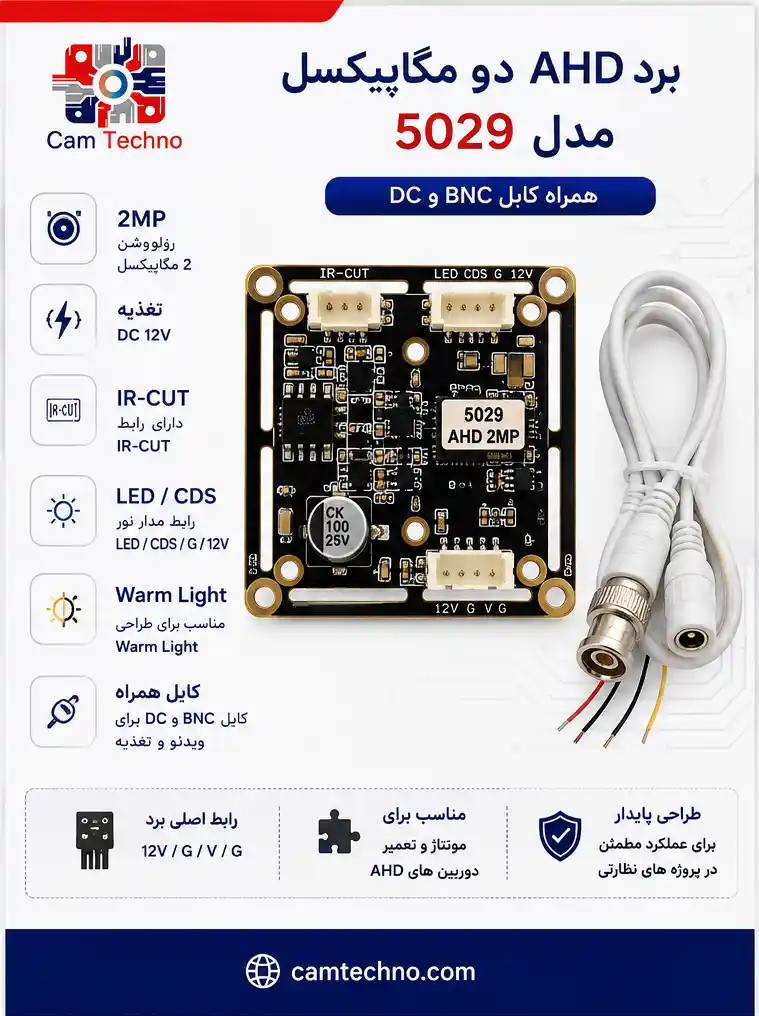

نگاهی سریع به مشخصات و اتصالات اصلی برد AHD دو مگاپیکسل 5029 همراه کابل
مشخصات برد AHD مدل 5029 در یک نگاه
مدل: 5029
نوع برد: AHD Camera Board
رزولوشن: 2 مگاپیکسل
تغذیه: DC 12V
رابط IR-CUT: دارد
رابط نور: LED / CDS / G / 12V
نور کمکی: مناسب برای طراحی Warm Light
رابط اصلی برد: 12V / G / V / G
کابل همراه: کابل اتصال ویدئو BNC و تغذیه DC
برد AHD مدل 5029 برای چه نوع دوربینی طراحی شده است؟
برد 5029 برای استفاده در دوربینهای مداربسته AHD دو مگاپیکسل طراحی شده است. در این ساختار، خروجی تصویر از طریق مسیر ویدئو و کابل BNC به دستگاه ضبط منتقل میشود و تغذیه دوربین نیز از ورودی 12 ولت تأمین میشود.
این ساختار برای مونتاژ دوربینهای AHD، تعویض Mainboard دوربینهای سازگار و پروژههایی مناسب است که به یک برد 2MP با رابط IR-CUT، کنترل نور کمکی و کابل BNC/DC نیاز دارند.
تفاوت برد AHD مدل 5029 با برد دوربین IP
برد 5029 یک برد AHD است و ساختار ارتباطی آن با بردهای IP تفاوت دارد. در سیستم AHD، تصویر از طریق مسیر ویدئویی و کابل BNC به DVR منتقل میشود و برای انتقال تصویر نیازی به IP Address، پورت RJ45 یا پروتکلهایی مانند ONVIF وجود ندارد.
اگر پروژه بر پایه شبکه، NVR یا ارتباط Ethernet طراحی شده باشد، باید بهجای این محصول از بردهای IP دوربین مداربسته استفاده شود.
اگر دوربین به DVR و کابل BNC متصل میشود، برد AHD انتخاب مرتبط است؛ اگر انتقال تصویر از طریق شبکه و Ethernet انجام میشود، باید سراغ برد IP بروید.
کیفیت تصویر 2 مگاپیکسل در برد 5029
برد 5029 با رزولوشن 2 مگاپیکسل برای مونتاژ دوربینهای AHD با تمرکز بر نظارت عمومی، کنترل ورودیها، محیطهای مسکونی، فروشگاهی و کاربردهای مشابه مناسب است.
کیفیت نهایی تصویر فقط به Mainboard وابسته نیست و انتخاب صحیح لنز، تنظیم فوکوس، کیفیت کابل، برد نور و سازگاری DVR نیز در نتیجه نهایی سیستم تأثیر دارد. به همین دلیل در مونتاژ تعداد بالا بهتر است مجموعه کامل دوربین با تجهیزات پروژه تست شود.
کابل همراه برد 5029؛ اتصال ویدئو و تغذیه

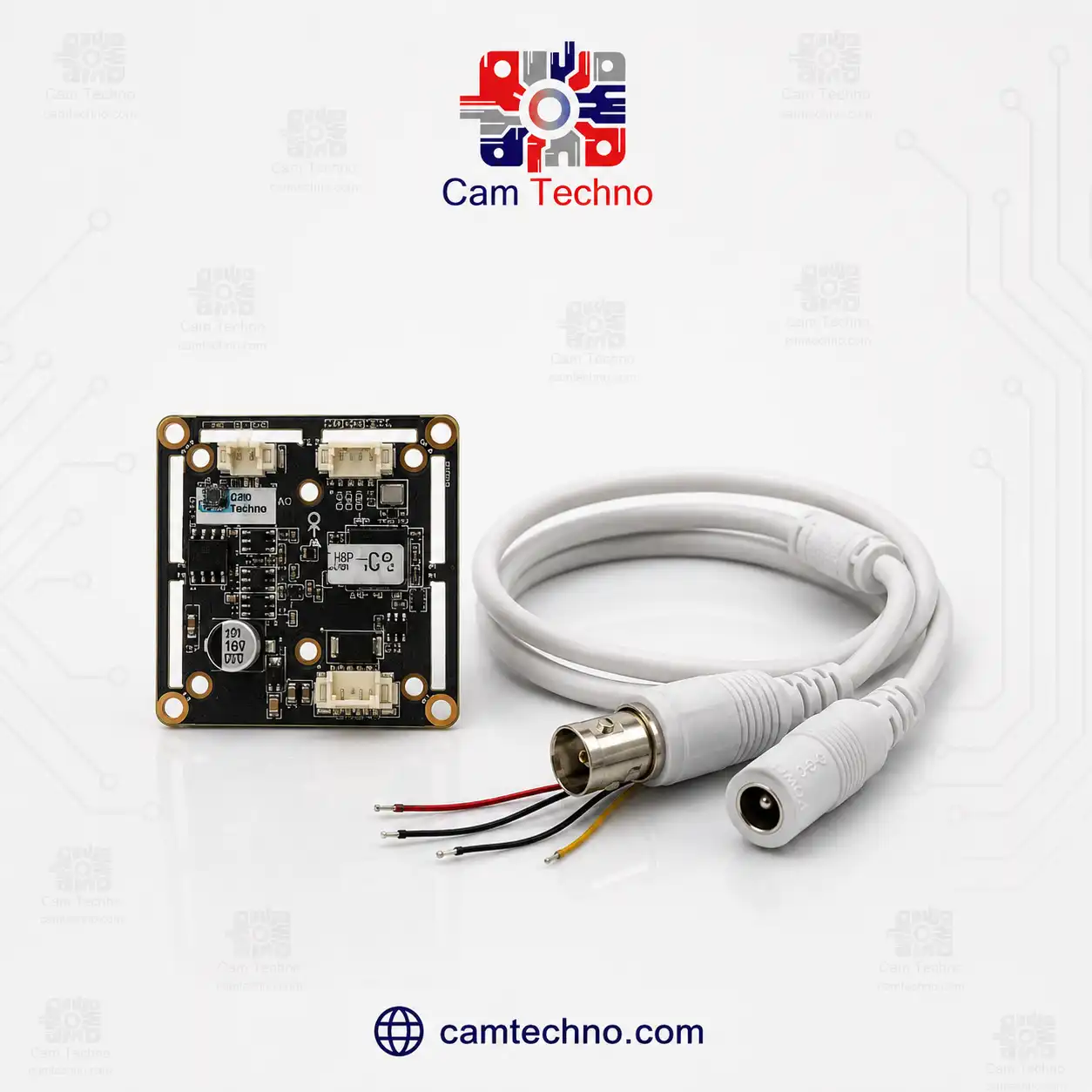

یکی از ویژگیهای کاربردی این محصول، عرضه برد به همراه کابل اتصال BNC و DC است. کانکتور BNC برای مسیر انتقال تصویر AHD و رابط DC برای اتصال تغذیه دوربین استفاده میشود.
در سمت اتصال به برد، کابل دارای سیمهای مجزا است که با مسیرهای تغذیه، زمین و ویدئو ارتباط پیدا میکنند. وجود کابل همراه، تهیه قطعه جانبی جداگانه برای اتصال معمول ویدئو و تغذیه را در بسیاری از مونتاژها کاهش میدهد.
قبل از اتصال نهایی تغذیه و ویدئو، ترتیب سیمها و پولاریته کابل روی نمونه مورد استفاده بررسی شود؛ بهخصوص در مونتاژ تعداد بالا.
تغذیه 12 ولت و رابط اصلی برد 5029
برد دوربین AHD مدل 5029 با تغذیه DC 12V کار میکند. در بخش رابط اصلی برد، خطوط 12V، G، V و G برای تفکیک مسیر تغذیه، زمین و ویدئو در نظر گرفته شدهاند.
| علامت | کاربرد |
|---|---|
| 12V | مسیر تغذیه 12 ولت |
| G | Ground / زمین |
| V | مسیر Video |
| G | Ground / زمین |
رابط IR-CUT در برد AHD مدل 5029
برد 5029 دارای کانکتور اختصاصی IR-CUT است. IR-CUT یکی از اجزای مهم در طراحی دوربینهای Day/Night محسوب میشود و در هماهنگی مسیر اپتیکی دوربین با شرایط روشنایی روز و شب نقش دارد.
در پروژههایی که از IR-CUT استفاده میشود، انتخاب فیلتر، لنز و برد نور باید بهصورت یک مجموعه انجام شود تا عملکرد دوربین در تغییر شرایط نوری مناسب باقی بماند.
Warm Light و رابط LED/CDS در برد 5029
برد 5029 برای استفاده در طراحیهای دارای Warm Light مناسب است و رابط مربوط به مدار نور با علائم LED، CDS، G و 12V روی برد در نظر گرفته شده است.
رابط LED
مسیر LED برای ارتباط برد اصلی با مدار نور کمکی دوربین استفاده میشود و امکان هماهنگکردن Mainboard با برد نور متناسب با طراحی دوربین را فراهم میکند.
رابط CDS
رابط CDS برای ارتباط با بخش تشخیص وضعیت روشنایی در طراحی سیستم نور دوربین در نظر گرفته شده است و در کنار LED و تغذیه 12V، امکان اتصال مجموعه نور متناسب با پروژه را فراهم میکند.
برای انتخاب برد نور مناسب میتوانید محصولات دسته برد دید در شب دوربین مداربسته را بررسی کنید.

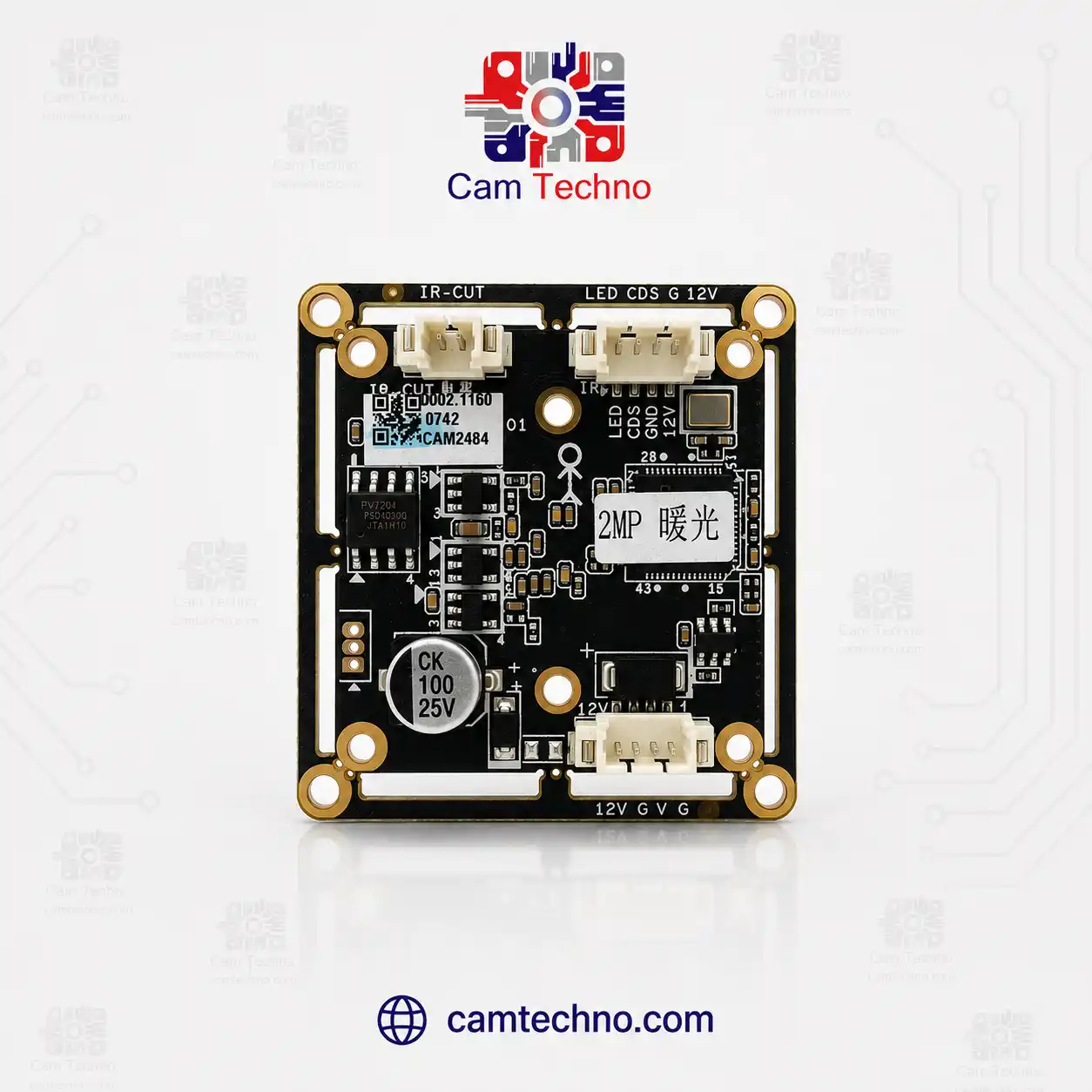

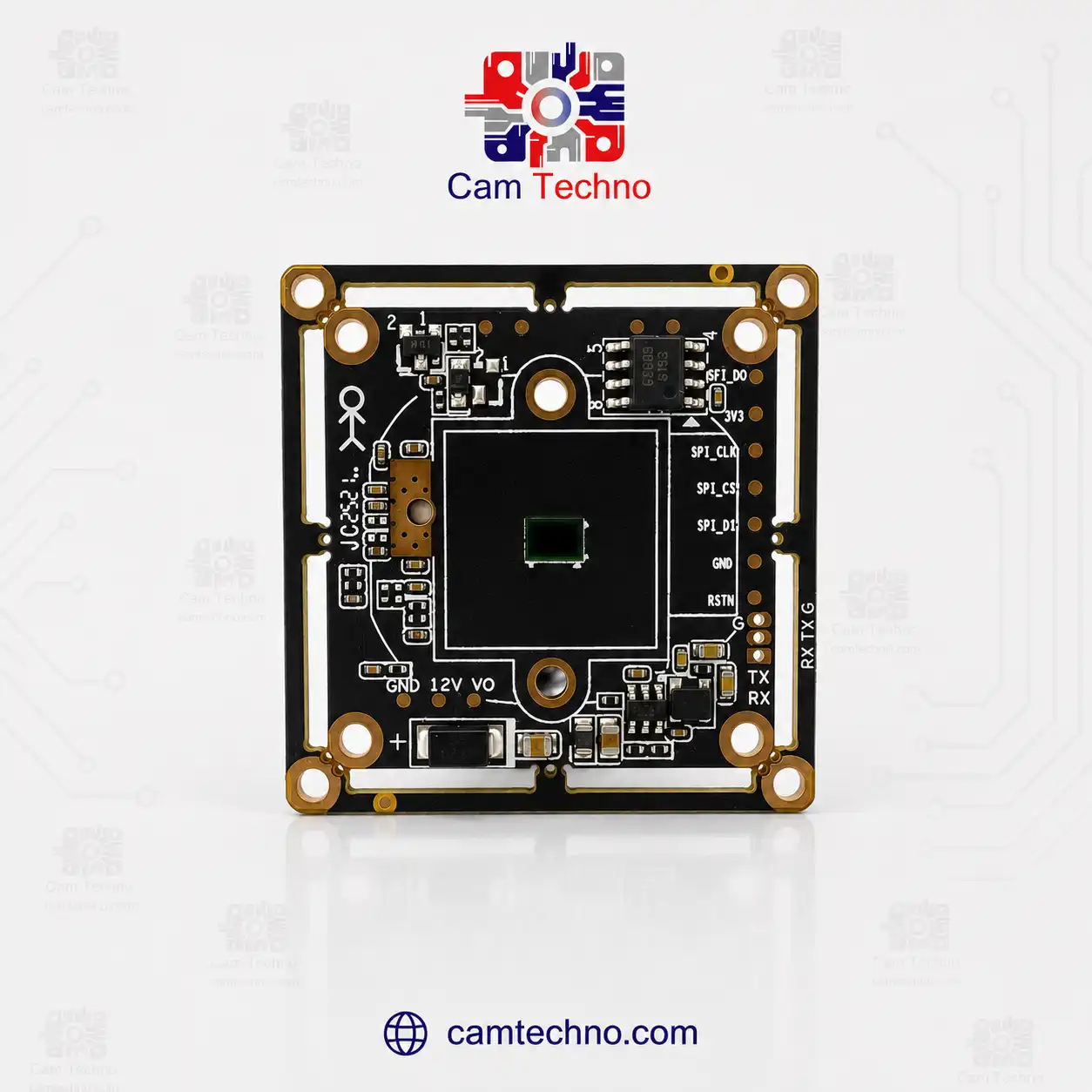

کانکتورها و بخشهای اصلی برد 5029
برد 5029 چند رابط مجزا برای اتصال تجهیزات موردنیاز دوربین دارد. تفکیک کانکتورهای IR-CUT، مدار LED/CDS و مسیر اصلی تغذیه و ویدئو باعث میشود اجزای مختلف دوربین در فرآیند مونتاژ بهصورت منظم به Mainboard متصل شوند.
IR-CUT Connector: اتصال مجموعه IR-CUT
LED / CDS / G / 12V: رابط مدار نور و تشخیص روشنایی
12V / G / V / G: مسیر تغذیه، زمین و ویدئو
Mounting Points: نقاط نصب برد داخل مجموعه دوربین

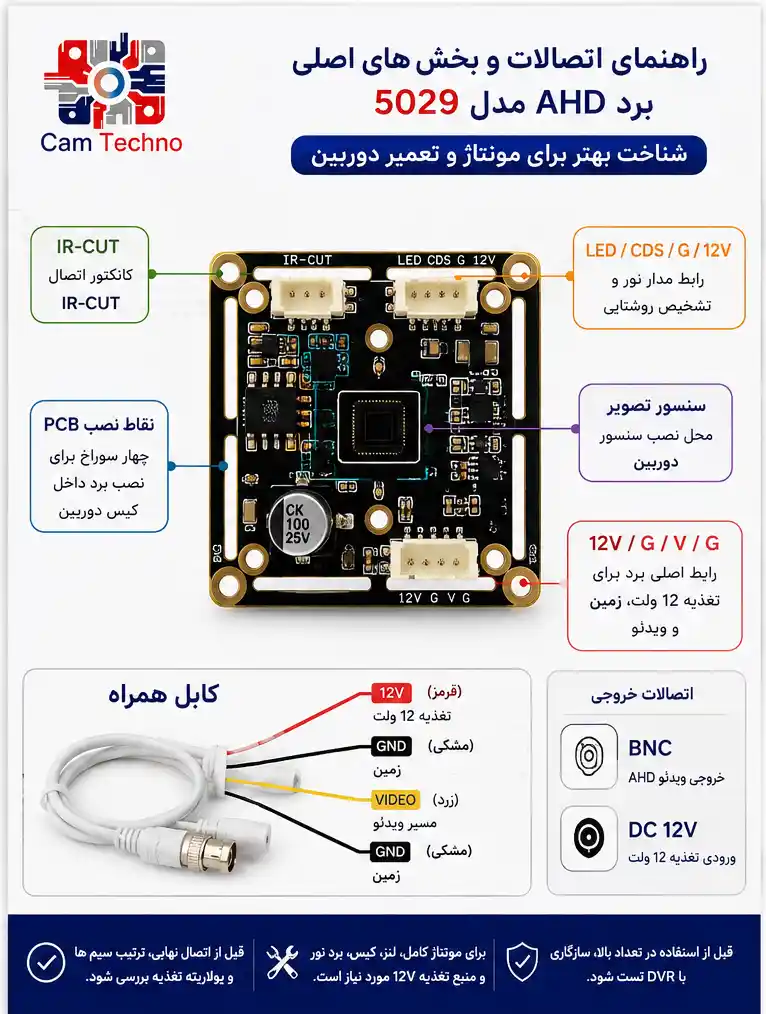

راهنمای تصویری کانکتورها و بخشهای اصلی برد AHD دو مگاپیکسل 5029
برای مونتاژ دوربین با برد 5029 به چه قطعاتی نیاز داریم؟
برای تکمیل یک دوربین AHD بر پایه برد 5029، علاوه بر Mainboard و کابل همراه، باید اجزای اپتیکی، مکانیکی، نور و تغذیه متناسب با طراحی دوربین انتخاب شوند.
| قطعه | وضعیت | نکته انتخاب |
|---|---|---|
| برد AHD 5029 | اصلی | Mainboard دوربین |
| کابل BNC / DC | همراه محصول | برای مسیر ویدئو و تغذیه |
| لنز | ضروری | زاویه دید و فاصله کانونی براساس پروژه انتخاب شود. |
| Lens Holder | ضروری | با برد، لنز و کیس هماهنگ باشد. |
| کیس دوربین | ضروری | موقعیت برد، لنز و کانکتورها بررسی شود. |
| IR-CUT | وابسته به طراحی | برای طراحی Day/Night |
| برد Warm Light / برد نور | وابسته به طراحی | سازگاری رابط LED/CDS بررسی شود. |
| منبع تغذیه DC 12V | ضروری | توان منبع براساس مجموعه کامل دوربین انتخاب شود. |
| DVR سازگار با AHD | برای استفاده و تست | سازگاری سیستم قبل از مونتاژ تعداد بالا تست شود. |
انتخاب لنز مناسب برای برد AHD 5029
برای انتخاب لنز مناسب برد 5029 باید فاصله کانونی، زاویه دید، نوع Lens Holder، ساختار کیس و فاصله اپتیکی مجموعه دوربین بررسی شود. صرفاً 2 مگاپیکسل بودن Mainboard برای انتخاب لنز کافی نیست.
در پروژههای مونتاژ تعداد بالا بهتر است ترکیب برد، لنز و Holder ابتدا روی یک نمونه کامل تست و فوکوس نهایی بررسی شود.
برای مشاهده گزینههای موجود میتوانید به دسته لنز دوربین مداربسته مراجعه کنید.
انتخاب کیس مناسب برای برد 5029
در انتخاب کیس دوربین، تنها اندازه کلی PCB مهم نیست. موقعیت لنز و Holder، محل سوراخهای نصب، فضای موردنیاز کانکتورها، کابل همراه و برد نور نیز باید در طراحی داخلی کیس در نظر گرفته شوند.
قبل از سفارش تعداد بالا، Mainboard، لنز، Holder، کیس، IR-CUT، برد نور و کابل را روی یک نمونه کامل مونتاژ کنید تا سازگاری مکانیکی و عملکرد سیستم مشخص شود.
برد AHD مدل 5029 برای چه پروژههایی مناسب است؟
- مونتاژ دوربین مداربسته AHD دو مگاپیکسل
- تعویض Mainboard در دوربینهای سازگار
- پروژههای دارای تغذیه DC 12V
- دوربینهای دارای IR-CUT
- طراحیهای دارای Warm Light و رابط LED/CDS
- سیستمهای AHD متصل به DVR از طریق کابل BNC
- مونتاژهایی که نیاز به کابل BNC/DC همراه برد دارند
چه زمانی برد 5029 انتخاب مناسبی نیست؟
اگر پروژه بر پایه شبکه، NVR، Ethernet یا ONVIF طراحی شده باشد، باید از برد IP استفاده شود. همچنین برای پروژههایی که به رزولوشن بالاتر از 2MP یا قابلیتهای تخصصی دیگری نیاز دارند، انتخاب Mainboard باید براساس مشخصات همان پروژه انجام شود.
جدول مشخصات فنی برد AHD دو مگاپیکسل 5029
| مشخصه | اطلاعات |
|---|---|
| مدل | 5029 |
| نوع برد | AHD Camera Board |
| رزولوشن | 2 مگاپیکسل |
| تغذیه | DC 12V |
| رابط اصلی | 12V / G / V / G |
| خروجی ویدئو | مسیر Video با کابل BNC همراه محصول |
| IR-CUT | دارای رابط اختصاصی IR-CUT |
| رابط نور | LED / CDS / G / 12V |
| Warm Light | مناسب برای طراحی دارای نور Warm Light |
| کابل همراه | کابل اتصال BNC و DC |
| کاربرد | مونتاژ و تعمیر دوربین AHD دو مگاپیکسل |
سوالات متداول درباره برد AHD دو مگاپیکسل 5029
برد مدل 5029 چند مگاپیکسل است؟
برد AHD مدل 5029 دارای رزولوشن 2 مگاپیکسل است و برای مونتاژ دوربینهای AHD دو مگاپیکسل استفاده میشود.
آیا برد 5029 برد IP است؟
خیر. مدل 5029 یک برد AHD است و خروجی تصویر آن برای اتصال به سیستم DVR از طریق مسیر ویدئو و کابل BNC در نظر گرفته شده است.
آیا کابل همراه برد 5029 ارائه میشود؟
بله. این محصول همراه کابل اتصال ویدئو و تغذیه عرضه میشود که دارای رابط BNC و کانکتور DC است.
تغذیه برد 5029 چند ولت است؟
تغذیه اصلی برد DC 12V است.
آیا برد 5029 رابط IR-CUT دارد؟
بله. این برد دارای کانکتور اختصاصی IR-CUT برای استفاده در طراحی دوربینهای Day/Night است.
آیا برد 5029 برای Warm Light مناسب است؟
بله. برد دارای رابط LED/CDS و تغذیه مربوط به مدار نور است و برای استفاده در طراحیهای دارای Warm Light مناسب است.
آیا لنز همراه برد 5029 است؟
خیر. این محصول شامل برد 5029 و کابل اتصال است و لنز، Lens Holder، کیس و برد نور باید متناسب با پروژه انتخاب شوند.
آیا برد 5029 با هر DVR سازگار است؟
برای عملکرد صحیح، DVR باید از ورودی AHD متناسب با دوربین پشتیبانی کند. در پروژههای تیراژ بالا بهتر است برد و DVR موردنظر قبل از مونتاژ نهایی با یکدیگر تست شوند.
برای مونتاژ دوربین با برد 5029 چه قطعاتی نیاز است؟
علاوه بر برد و کابل همراه، به لنز، Lens Holder، کیس و منبع تغذیه DC 12V نیاز است. IR-CUT و برد نور Warm Light نیز براساس طراحی دوربین انتخاب میشوند.
راهنمای خرید برد AHD دو مگاپیکسل مدل 5029
برد 5029 برای مونتاژکارانی مناسب است که به یک Mainboard AHD دو مگاپیکسل با تغذیه 12 ولت، رابط IR-CUT، امکان اتصال مدار Warm Light و کابل BNC/DC همراه نیاز دارند.
برای سفارش تعداد بالا بهتر است قبل از خرید نهایی، سازگاری برد با لنز، Lens Holder، کیس، برد نور و DVR مورد استفاده در پروژه روی یک نمونه کامل بررسی شود.
برای انتخاب قطعات سازگار با برد 5029 نیاز به راهنمایی دارید؟
نوع کیس، لنز، برد نور یا شرایط مونتاژ پروژه را با کارشناسان کمتکنو مطرح کنید تا قطعات مناسبتری برای مجموعه دوربین انتخاب شود.
